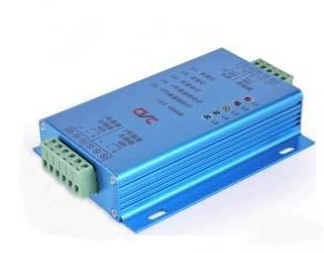

HJ9513型总线延长器，主要用途是提高总线输出能力，尤其是总线距离超过1500M时，效果更是显著。总线延长器后，可以带各种类型的探测器和联动模块，可以与我公司任何一款报警控制器配合使用。





（1）性能特点：

*   二总线，无极性，另接24V电源，有极性；

*   每个模块可以带若干个探测器和联动模块等；

*   不占地址。



（2）主要技术指标：

工作电压 总线：19～24V脉冲电压 电源：DC19～28V

工作电流 静态≤0.7mA；启动≤2mA 静态≤0.07mA；启动≤14mA

环境温度 -10～50℃

环境湿度 95%RH(40±2℃)

外形尺寸 89×89×45mm

安装方式 配合底座采用插拔式结构安装



（3）外形尺寸及安装尺寸：

同总线隔离器，见图6




（4）安装接线见图26：

说明：

L1、L2为总线；

GND、24V为控制器供电端；

OL1、OL2为输出总线；

接探测器及联动模块等。
