核中警HJ9508型输入/输出控制模块
文章来自：核中警消防设备 发布时间：2016-09-22 10:09:45

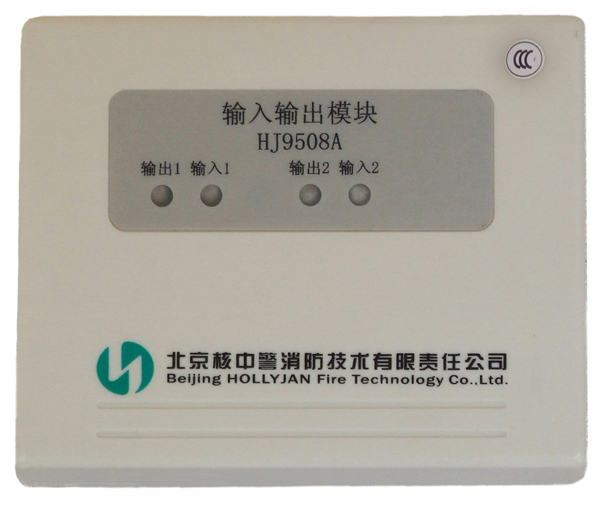

HJ9508型输入/输出控制模块
用于双动作消防联动设备的控制，例如：防火卷帘门、水泵、排烟风机等。同时可接受联动设备动作后的回答信号。
（1）性能特点：
* 内置CPU、二总线、无极性，另接24V联动电源无极性；
* 可提供两组常开、常闭无源触点，触点容量为DC 24V/5A；
* 便于施工，电路部分和输出连线采用接插方式；
* 占用两个地址，相互独立。第二个地址号为**个地址号加1。
（2）主要技术指标：
工作电压 总线：19～24V脉冲电压 电源：DC19～28V
工作电流 静态≤0.7mA；启动≤2mA 静态≤0.07mA；启动≤14mA
环境温度 -10～50℃
环境湿度 95%RH(40±2℃)
外形尺寸 89×89×45mm
安装方式 配合底座采用插拔式结构安装
（3）外形及安装尺寸:
同总线隔离器，见图6

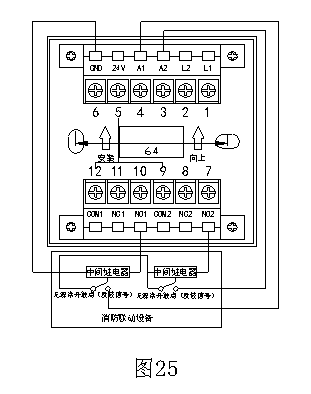

（4）安装接线见图25：
说明：
L1、L2为总线；
GND、24V为控制器供电端；
COM1、NC1、NO1为**路常闭、常开触点；
COM2、NC2、NO2为第二路常闭、常开触点；
A1、GND为**路回答；A2、GND为第二路回答。
