核中警HJ9503型输入/输出模块
文章来自:核中警消防设备 发布时间:2016-09-22 05:09:20

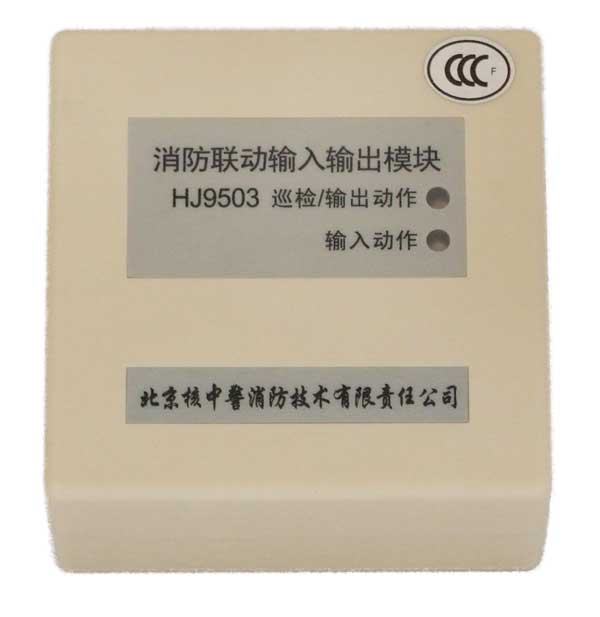

核中警HJ9503型输入/输出模块
用于启动或停止消防联动设备,同时可接受联动设备动作后的回答信号。


(1)性能特点:
* 内置CPU、二总线、无极性,另接24V联动电源无极性;
* 可提供一组常开、常闭无源触点,触点容量为DC 24V/5A;
* 便于施工,电路部分和输出连线采用接插方式;
* 占用一个模块地址。(1~256)
(2)主要技术指标:
工作电压 总线:19~24V脉冲电压 电源:DC19~28V
工作电流 静态≤0.5mA;启动≤0.5mA 静态≤0.07mA;启动≤14mA
环境温度 -10~50℃
环境湿度 95%RH(40±2℃)
外形尺寸 89×89×45mm
安装方式 配合底座采用插拔式结构安装
(3)外形及安装尺寸见图21:


L1、L2为总线;
I+、I-为接联动电源DC24V,IN+接+24V,IN-接0V;
O+、O-为接现场设备控制端;
H1、H2为接现场设备开关量反馈接点。
同总线隔离器,见图6
