JTGB-ZW-1501型防爆紫外火焰感光探测器




    紫外火焰感光探测器主要由光敏管和电路组成，适用于易燃易爆环境。如大型油库、炼油厂、炸药和火药生产线、喷漆烤漆生产线、可燃性金属生产设施、丙烷和丁烷的储运等。它与火灾报警控制器配套可实现全方位火灾报警监控系统。

（1）性能特点:

*  灵敏度高、响应时间短，防爆金属外壳，防爆透紫外镜片；

*  不受太阳光和普通照明光的影响，抗干扰能力强；

*  可配接任何厂家的控制器；

*  可用于室外及防爆环境安装使用。



（2）主要技术指标：

工作电压 DC24V 探测视角范围 ≤60°

工作电流 ≤30mA 环境温度 -20～55℃

报警电流 ≤45mA 环境湿度 95%RH(40±2℃)

光谱响应范围 1850～2600A° 外形尺寸 Ф78×180mm

灵敏度 100cm内1烛光 安装方式 壁挂式

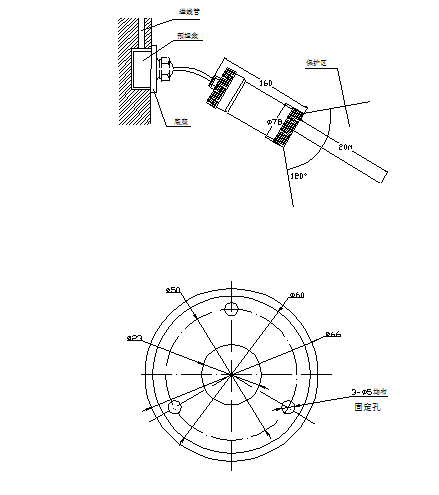

（3）外形及安装尺寸见图8:






（4）安装接线示意图（见图9）



（5）注意事项：

探测器安装的周围环境不得使用电气焊、碘钨灯、闪光灯等一切紫外照明灯。

存贮：

注意防潮，以免内部元件技术指标下降。
