核中警HJ9506型总线隔离器接线图

文章来自:核中警消防设备 发布时间:2016-09-30 03:09:38

在总线制火灾自动报警控制系统中,当某一点发生短路后就会引起整个回路通讯瘫痪。如果在每个树枝型分布结构的分叉处安装总线隔离器,就可起到局部保护作用。


(1)性能特点:
*  不占编码地址、无需单独供电;
*  有自锁功能,故障解除后可自动复位;
*  便于施工,电路部分和输出连线采用接插方式;
*  每一探测器回路最多可并接10个总线隔离器。


(2)主要技术指标:

工作电压 DC15-26V脉冲电压
工作电流 ≤8mA
隔离电流 >350mA
动作维持电流 ≤3mA
环境温度 -10~50℃
环境湿度 95%RH(40±2℃)
外形尺寸 89×89×45mm
安装方式 配合底座采用插拔式结构安装

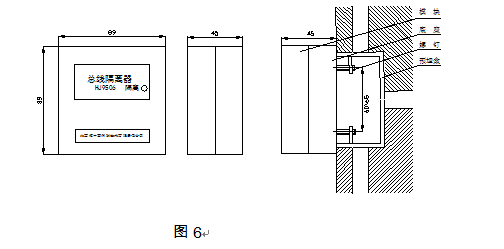

(3)外形及安装尺寸见图6:




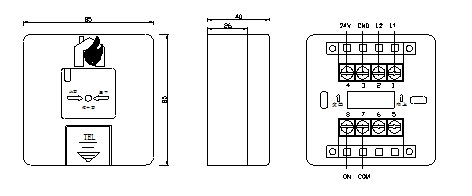

(4)安装接线示意图(见图7)




说明:
L1(+) 、L2(-)
为总线输入端(有极性)
L3(-) 、L4(+)
为总线输出端(无极性)

存贮:
注意防潮,以免内部元件技术指标下降。
