核中警消火栓按钮HJ9502B接线图

文章来自:核中警消防设备 发布时间:2016-09-30 03:09:54

HJ9502B消火栓按钮是人为确认的启动装置。每一个消火栓按钮占用一个地址编码,接线无极性。当按下后,内部结构将玻璃窗锁定在启动位置上,只有用专用钥匙才能进行复位,恢复到初始状态。
(1)性能特点:
*  内置CPU,结构简单可靠,报警后用专用钥匙复位;
*  二总线、无极性电子编码1~256;
*  能接收现场设备启动信号两个指示灯分别显示火警、设备启动信息。
(2)主要技术指标:
工作电压 DC15-26V脉冲电压
工作电流 工作电流≤0.7mA 报警电流≤1.4mA
环境温度 -10~50℃
环境湿度 95%RH(40±2℃)
外形尺寸 85×85×40mm
安装方式 配合底座采用插拔式结构安装

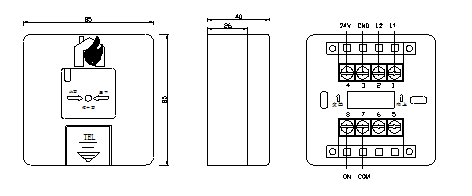

(3)外形及安装尺寸:




(4)接线示意图(见图5)
说明:
 L1、L2为总线;
 COM、NO为常开触点;
24V、GND分别为回答信号的+、-。
存贮:
注意防潮,以免内部元件技术指标下降。
