HJ9506A总线隔离器有什么作用?

文章来自:核中警消防设备 发布时间:2021-11-19 16:47:16

我们通常在消防电箱里面能够看到各种各样的模块,连接的线路比较多,总线隔离器有什么作用呢?

一、HJ9506A总线隔离器概述

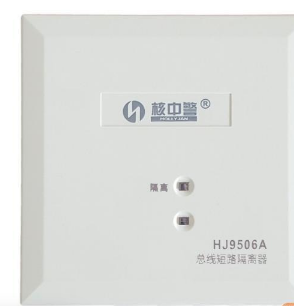

在总线制火灾自动报警控制系统中,当某一点发生短路后就会引起整个回路通讯瘫痪。如果在每个树枝型分布结构的分叉处安装HJ9506A总线隔离器,就可起到局部保护作用。image.png

二、HJ9506A总线隔离器性能特点

不占编码地址、无需单独供电;

有自锁功能,故障解除后可自动复位;

采用特殊工艺控制进行防潮处理,使其在沿海区、潮湿及恶劣环境下能够正常工作;

二总线制,安装无极性,便于现场施工;

每一探测器回路最多可并接10个总线隔离器。

在火灾自动报警系统中消防总线隔离模块能够起到保护作用,而它自己本身则能实现常开和常闭能力,如果出现外部设备的线路短路或者接地故障时,总线隔离模块会及时转成断开状态,此时火灾自动报警控制器与该回路的线路会暂时断开,路线恢复时,总线隔离模块也会自动恢复,达到对报警控制器的保护作用。在不安装隔离模块,线路出现故障时会对火灾报警控制器的回路或者主板造成损害,还可能会烧掉回路板或者主板。

消防总线隔离模块的工作原理是当信号总线出现短路时,隔离模块将自动切断短路部分与总线的连接,短路故障排除后模块自动恢复正常运行;当雷击的高电流及高电压时通过信号总线,击穿后端若干设备,传输至隔离模块,将把隔离模块上型号为4148的二极管击穿,隔离模块前端(回路板信号输出端)与后端的信号总线断开,从而达到保护回路板不被击坏的目的。

消防总线模块一般安装安装每个楼层、区域或回路安装,最多可带单个回路的所有点位。一般是一个回路接一个隔离器,一端接平层的总线路一端接回路总线,当平层线路发生短路故障时,隔离模块就会将这一回路的设备全部切断,防止损坏主机回路板。
